電動汽車充電樁用充電電纜

電動汽車充電樁用充電電纜

麵對日益嚴峻的能源、環境、氣候變化，發展新能源動力汽車已經逐步成為全球共識。電動汽車作為解決方案之一，其普及將對新能源應用以及交通係統產生積極而又深遠的影響，電動汽車充電用電纜用於電動汽車與電源的充電連接，是電動汽車傳導充電係統的關鍵設備之一，該類產品性能的優劣對電動汽車的安全可靠運行將產生直接的影響。

一、執行標準：GB/T33594 、2PFG1908、CQC1103-CQC1105

二、產品特性： 充電樁用電纜使用特種原材料及特殊生產工藝， 質量可靠、使用壽命長。具有耐磨、耐碾壓、抗彎曲扭轉、耐酸堿、耐溶劑、耐高低溫等特性。

1、導體類型：導體采用多股鍍錫或不鍍錫無氧銅絲絞合而成，柔韌性強、導電率良好。

2、絕緣特性：根據客戶要求可采用特種改性TPE、TPV 彈性體材料或乙丙橡膠或聚氨酯TPU 材料。 具有耐油、耐水耐腐蝕、耐高低溫、耐磨、耐碾壓、機械強度較高、阻燃、化學穩定性及介電性能優良，產品性能佳，使用安全性高，使用壽命長的特點。

3、適用環境溫度：

4、適用範圍：用於連接電動汽車充電裝置與充電基礎設施，從而對電動汽車進行電力傳輸，並配備一定數量的信號線、控製線、電源輔助線等來確保整個充電過程控製準確、操作安全可靠。

5、使用特性：

充電樁電纜可在室內或室外使用，室外使用時充電樁電纜應滿足高寒、日光、雨水以及汽車用油類物質的侵蝕，這就要求電纜具備適用於使用場合的抗紫外線、臭氧、耐高低溫和化學侵蝕等特殊性能。

    充電樁電纜在使用過程中，會被頻繁的拉伸彎曲或被電動汽車碾壓等外界的機械損傷，所以這也要求充電樁電纜滿足特殊的機械性能要求如曲繞、彎曲、車輛碾壓試驗等

a、本產品在充電過程中對電壓、電流等的信號進行可靠地控製和傳輸 ，具有耐高低溫、防電磁幹擾 、防水耐油、耐酸堿、耐磨耐UV等特性。

b、本產品采用特殊的工藝及材料，具有高柔性特點, 最小彎曲半徑為5D，具有良好的耐曲撓，抗碾壓、抗開裂等特性，便於敷設及使用。

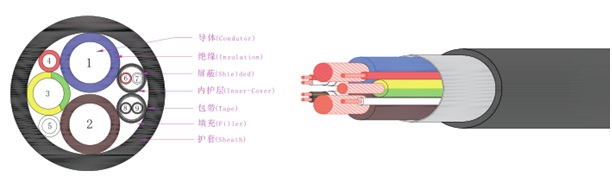

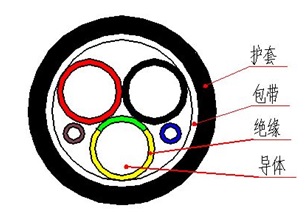

三、產品結構示意圖例

四、充電電纜型號規格及線芯對應連接器接口功能說明

表1：常用充電電纜規格參數表

備注：主電纜、輔助電源線及控製線芯不同芯數及規格、顏色，護套顏色（橙色/黑色）均可以根據客戶的要求及相關標準進行生產。

表:2   直流充電電纜線芯顏色及功能說明

表3   交流充電電纜線芯顏色及功能說明
